View4M 拥有精确的多芯包层对准技术，是市场上最可靠的熔接机之一。View4M 熔接机外部采用覆胶设计，使其可在多种恶劣环境下维持正常操作。View4M 采用工业级四核CPU，运算处理速度是前代IFS系列的8倍，GPU内置WcatPro图形加速器，响应速度更快，简单直观的图形操作系统，配有4.3英寸800x480高分辨率LCD电容触摸屏，用户使用更便捷，裸眼观察纤芯更清晰。
改进的加热槽使得加热速度快达20秒。综合这些先进的性能技术，View4M 将提供给我们的客户可靠的操作体验。

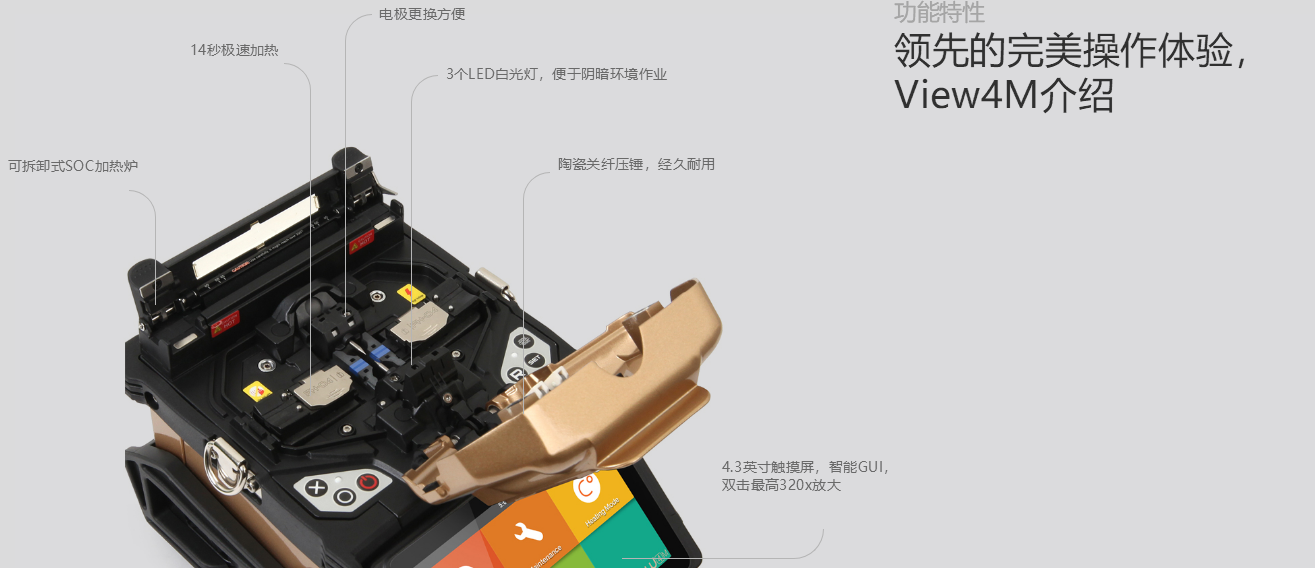

View4M功能特性：
|
技术参数 |
|
|
型号 |
View 4M |
|

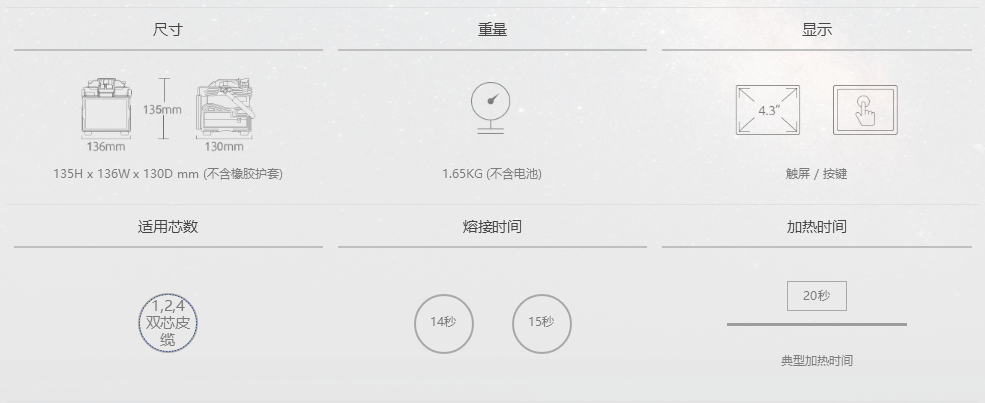

尺寸 |
135Hx136Wx130D mm |
|
重量 |
1.65kg（不含电池） |
|
适用芯数 |
单芯、2-4芯带状光纤、2-4芯皮线光缆 |
|

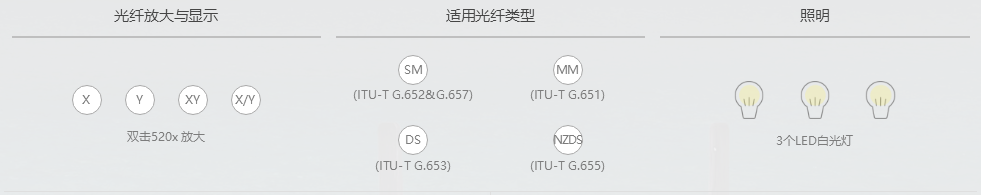

光纤类型 |
SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) |
|
切割长度 |
10mm至13mm |
|
熔接模式 |
100种熔接模式 |
|
加热模式 |
30种加热模式 |
|
熔接损耗 |
SM: 0.05dB/MM:0.02dB/DS:0.08dB/NZDS: 0.08dB(ITU-IT和IEC标准用剪断法测量) |
|
回波损耗 |
>>60dB |
|
照明 |
3个LED白光灯，背光按键 |
|
熔接时间 |
典型熔接时间：14秒 |
|
熔接长度 |
30mm,40mm, 50mm, 60 mm |
|
加热时间 |
典型加热时间：20秒 |
|
熔接储存 |
2000个最新储存记录 |
|
拉力试验 |
1.96~2.25N |
|
操作条件 |
单芯：海拔0～5000米／2芯带状：海拔0～5000米／4芯带状：海拔0～5000米 15米／秒最大风速 |
|
存储条件 |
熔接机：相对湿度0~95%，-20~60℃；电池：-20~30℃ |
|
显示 |
4.3英寸高清液晶显示屏 |
|
光纤显示 |
双屏60倍最大放大倍数，单屏320倍最大放大倍数 |
|
电源输入 |
AC 100~240V，DC 9~14V |
|
电池熔接 加热次数 |
3800mAh电池容量 85次典型熔接加热次数 |
|
操作方式 |
按键及触屏 |
|
自适放电 |
根据气压和外界温度自动调节 |
|
电极寿命 |
放电2000次（配合专用清洁器可延长使用寿命） |
|
端口 |
MIN HDMI |
|
标准配置 |
||
|
|
型号 |
数量 |
|
光纤熔接机主机 |
View 4M |
1 |
|
光纤切割刀 |
V7 |
1 |
|
光纤夹具 |
FH-4 |
1对 |
|
SOC热熔头夹具 |
FH-SOC |
1对 |
|
充电适配器 |
JS-1618 |
1 |
|
冷却架 |
CG-22 |
1 |
|
电极棒 |
E-4M |
1 |
|
用户光盘 |
CD |
1 |
|
大容量电池 |
FFLBT-40 |
1 |
|
电源线 |
HDMI-01 |
1 |
|
携带箱 |
HCK-K6M |
1 |
View4M产品资料 renew 7/18
View4M用户手册 renew 7/18
