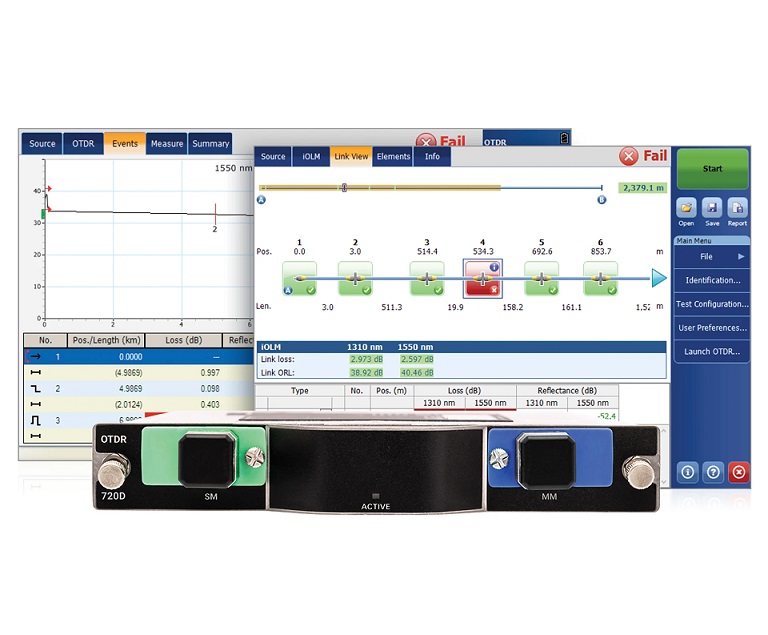

FTBx-720D 单多模

EXFO最新推出的D系列OTDR，在原有的C系列OTDR基础上带来了更为先进的操作体验和更高的测试精度。经过EXFO的专业优化，FTBx-720D适用于多模和单模接入网、企业网和城域网工程建设与排障，满足线路密集事件点测试需求。

主要功能和特点

¡动态范围单模 (SM) 36 dB，多模 (MM)  29 dB

¡盲区（ EDZ/ADZ ）， SM 为 0.7/2.5 米 ， MM 为0.5/2 米， PON 盲区为 30 米

¡同一 OTDR 端口进行在线和非在线纤测试、故障排除和激活

¡单一端口集成 OTDR 、光源和功率计功能，提高光纤测试过程效率

¡Swap-Out 连接器（可替换测试端口）设计，可在需要时用户现场更换，无需返厂维修校准

¡支持 iOLM （光眼）

¡在线 GPON/XGS-PON 功率计

¡8 英寸室外增强型触摸屏

¡3年质保

技术规格
波长（nm）	850 ± 20/1300 ± 20/1310 ± 30/1550 ± 30/1650 ± 15
在线波长（nm）	1650
	隔离度：1265 nm至1617 nm时50 dB
动态范围（dB）	27、29、36、35、35
事件盲区（m）	单模：0.7	多模：0.5
衰减盲区（m）	单模：2.5	多模：2
PON盲区（m）	35
距离范围（km）	单模：0.1至260	多模：0.5至40
脉冲宽度（ns）	单模：3至20000	多模：3至1000
多模注入条件	符合EF要求
线性度（dB/dB）	±0.03
损耗阈值（dB）	0.01
损耗分辨率（dB）	0.001
采样分辨率（m）	单模：0.04至10	多模：0.04至5
采样点数量	最多256000个
距离不确定度（m）	±（0.75 + 0.0025% x 距离 + 采样分辨率）
测量时间	用户定义（最长：60分钟）
反射精准度（dB）	±2
典型实时刷新率（Hz）	3

在线功率计
功率范围（dBm）	–60至23
功率不确定度（dB）	±0.5
校准波长（nm）	1310、1490、1550、1625、1650
可选择的波长（nm）	1270 、 1290 、 1310 、 1330 、 1350 、 1370 、 1390 、 1410 、 1430 、 1450 、 1470 、 1490 、1510 、 1530 、 1550 、 1570 、 1577 、 1590 、 1610 、 1625 、 1650
音频信号检测	270 Hz、330 Hz、1 kHz、2 kHz
在线PON功率计
功率范围（dBm）	–60至23
PON功率计（nm）	两个通道：1490/1550和1490/1577
功率不确定度（dB）	±0.5
校准波长（nm）	1310、1490、1550、1625、1650
测试波长（nm）	1310、1490、1550、1577、1625、1650、1490/1550、1490/1577
光源
输出功率（dBm）	单模：–8
调制方式	CW、330 Hz、1 kHz、2 kHz

iOLM（光眼）测试演示
